Как создать свой медальон в hud

В игре можно менять медальоны в HUD, это происходит при смене игрока на Цири и во время игры за Витольда в DLC.

В этом гайде мы пошагово добавим свою иконку медальона и заменим её.

Немного теории:

Интерфейс в игре сделан на Adobe Flash. Элементы UI это в основном movie clip компоненты.

У каждого может быть покадровая анимация и именно это используется для переключения различных состояний интерфейса. Каждый кадр анимации — это фактически отдельный "слой", который можно включать и выключать.

Через этот гайд мы разберемся, как устроена система переключения на примере. Это поможет не только заменить иконку медальона, но и научиться переключать любые части UI и вы глубже поймёте, как устроен UI.

Что понадобится::

• Adobe Animate - для редактирования .fla и сборки .swf (Где достать софт Adobe - догадаетесь сами)
• Visual Studio Code с плагином ActionScript & MXML (опционально - для удобства работы с Action Script)

Шаг 0. Копируем нужные файлы

Чтобы удобно работать с интерфейсом, зачекаутите всю директорию gui_new в свой workspace:

• Перейдите в папка_redkit\r4data\gameplay и скопируйте оттуда папку gui_new
• Вставьте ее в ваш workspace в папку gameplay
• Чтобы редактор не думал, что вы отредактировали весь UI, в папке workspace\gui_new\swf и всех подпапках удалите все файлы с расширением .redswf

Шаг 1. Добавляем иконку в fla

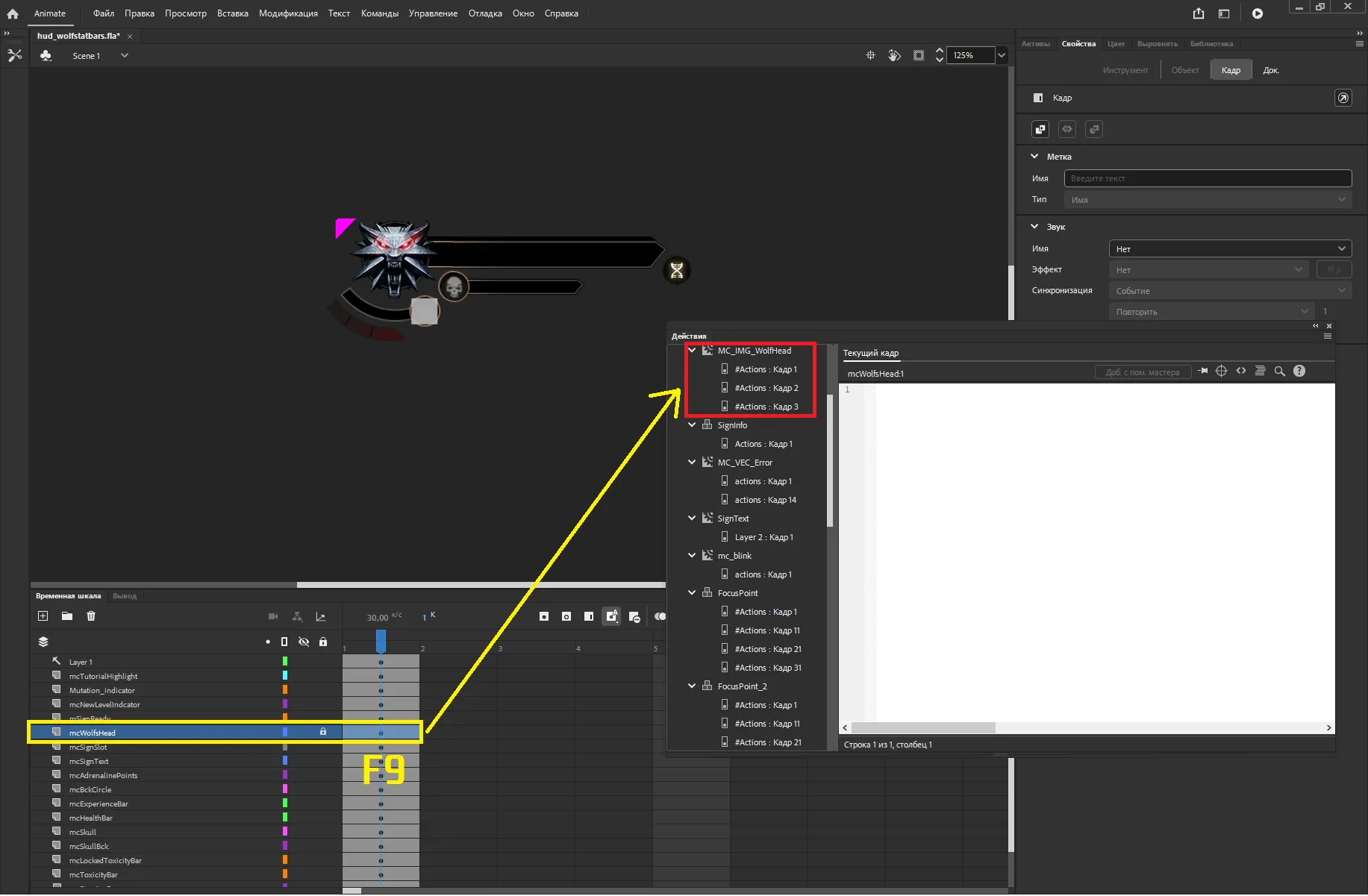

• Откройте файл gui_new\fla\witcher3\hud\hud_wolfstatbars.fla в Adobe Animate
• На временной шкале найдите mcWolfsHead
• Выделите первый кадр и нажите F9
• Откроется меню действий, найдите MC_IMG_WolfHead и кликните по любому кадру

Вас перебросит внутрь компонента. Там будет 4 слоя и по 3 кадра для каждого медальона.

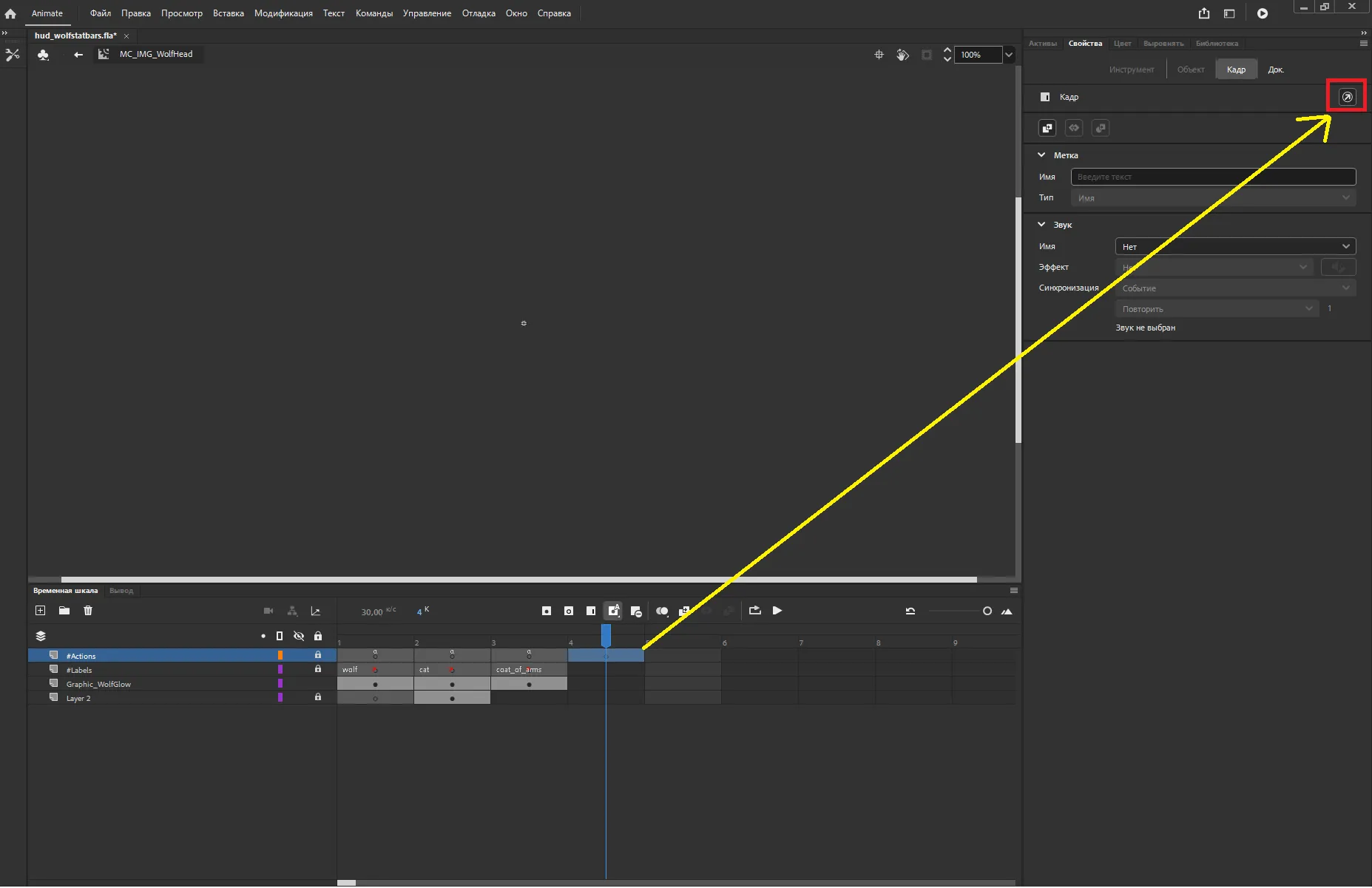

На слое #Actions:

• ПКМ → Добавить пустой ключевой кадр
• В свойствах (если свойств не видно, зайдите в Окно и ткните на Свойства) нажмите на стрелочку, это откроет текстовый редактор
• В него вставьте одну строку:

  stop();

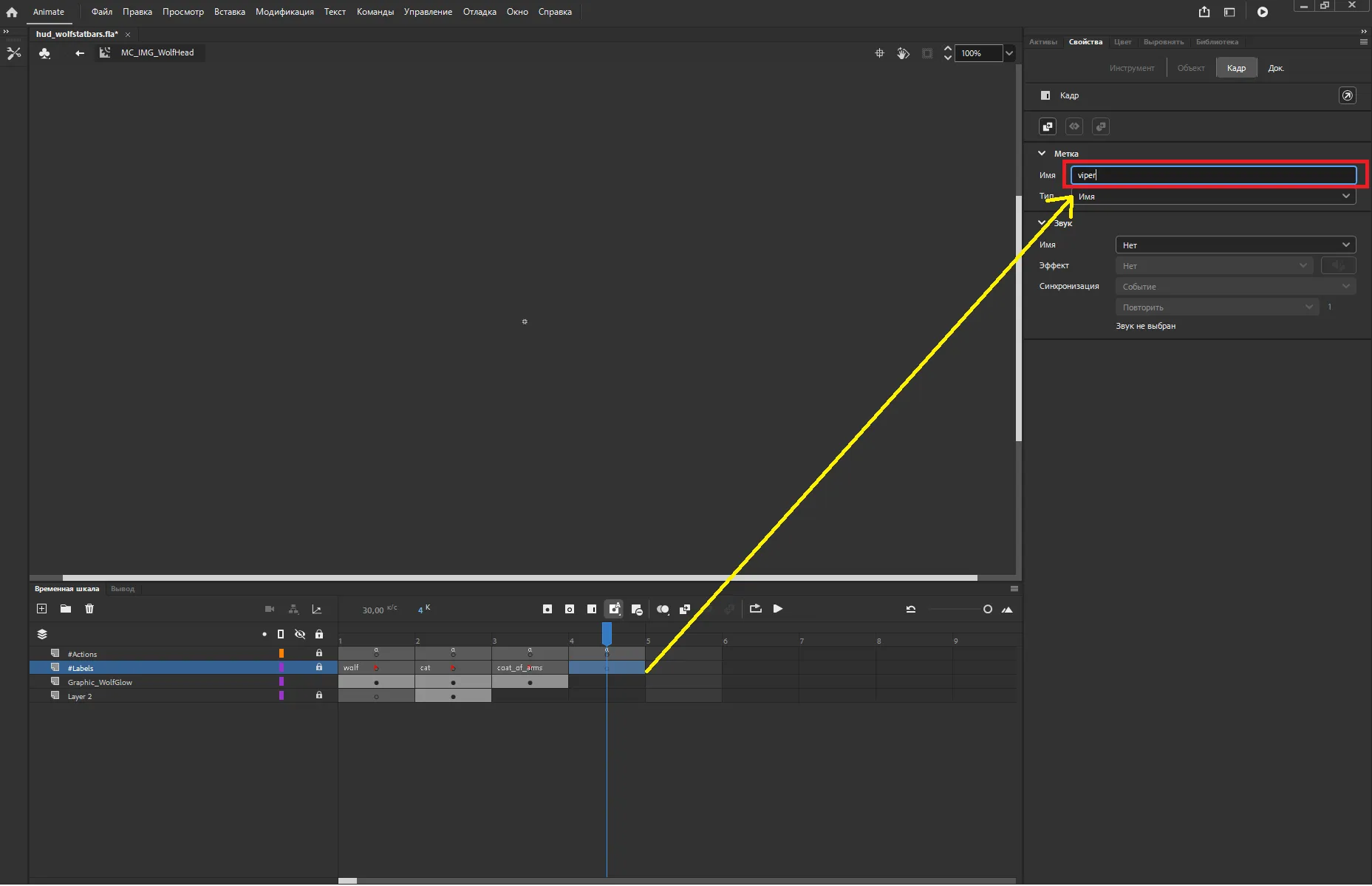

На слое #Labels:

• ПКМ → Добавить пустой ключевой кадр
• В его свойствах задайте имя, это идентификатор который нужен Action Script для выбора кадра.

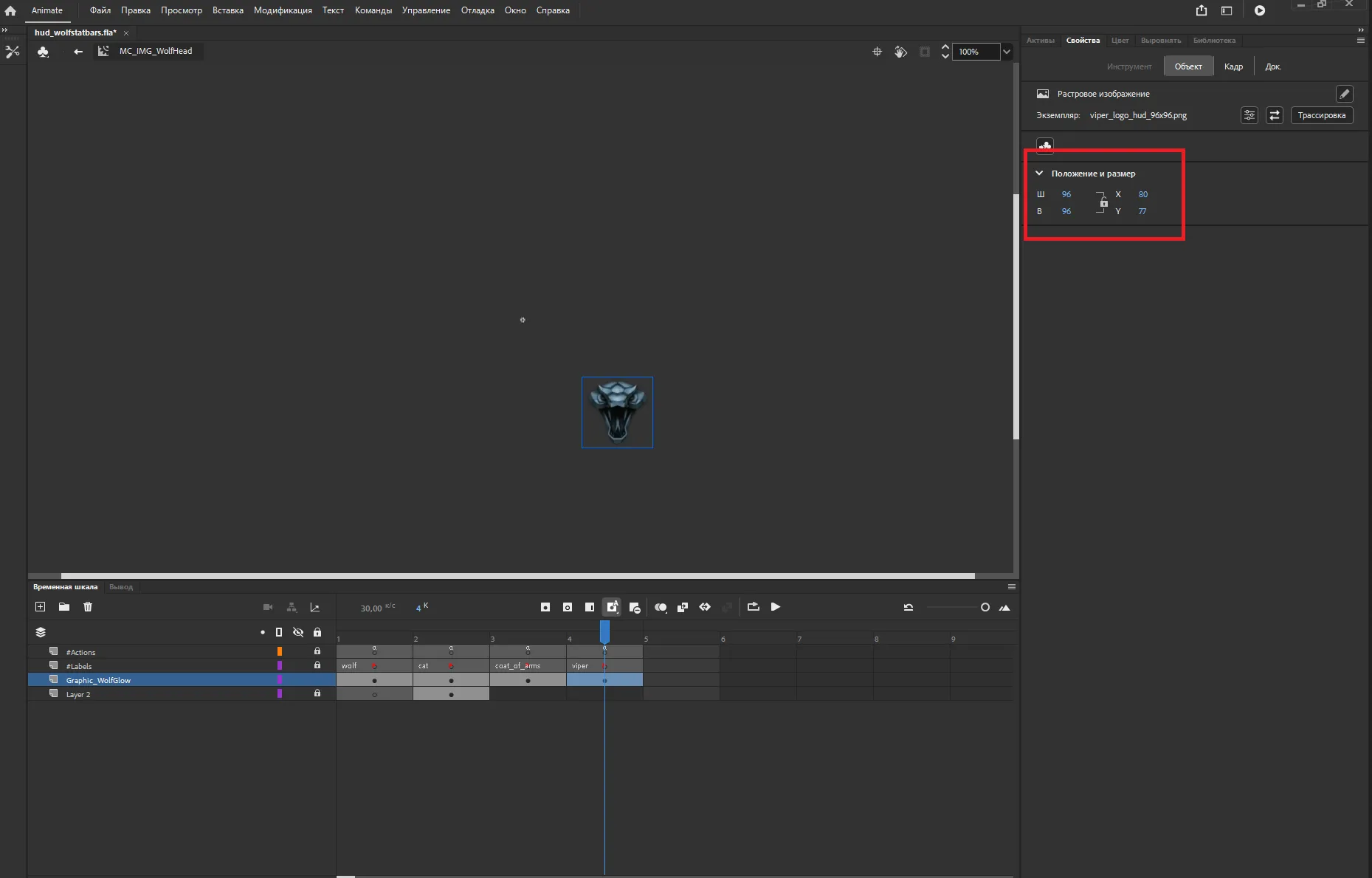

На слое Graphic_WolfGlow:

• ПКМ → Добавить пустой ключевой кадр
• Перетащите свою иконку из проводника прямо на сцену
• Разместите ее и масштабируйте как нужно мышкой или в свойствах на вкладке объект

Сохраняем .fla Ctrl+S, пока сворачиваем Animate и идем дальше.

Шаг 2. Пишем функцию для замены медальона

Нам нужна функция в Action Script, которая будет менять медальон.

1. Инициализируйте новый проект vscode в директории gui_new\actionscript.
2. Перейдите в файл red\game\witcher3\hud\modules\HudModuleWolfHead.as
3. Добавьте новую публичную функцию, например я добавлю такую:

public function setLethoAsMainCharacter( value : Boolean )
{
   if ( value )
   {
       mcWolfsHead.SetMedalionGraphic("viper");
   }
   else
   {
       mcWolfsHead.SetMedalionGraphic("wolf");
   }
}

А теперь давайте разберемся, что тут происходит

Мы вызываем SetMedalionGraphic, которая делает вот что:

public function SetMedalionGraphic( value : String )
{
    gotoAndStop(value);
    mcWolfGlow = getChildByName("mcWolfGlow") as MovieClip;
    mcWolfGlow.gotoAndStop(1);
}

Эта функция находится в red\game\witcher3\hud\modules\wolfHead\WolfMedallion.as

Это хороший референс, как устроено переключение. По этому примеру можно написать функцию переключения других частей.

Сохраняем файл и идем дальше.

Шаг 3. Компилируем redswf

1. Вернитесь в Adobe Animate.

2. Файл → Опубликовать.

   Важно!

   Если файл swf read-only (например, из-за perforce) - Animate выдаст ошибку. Нужно открыть на редактирование файл gui_new\swf\hud\hud_wolfstatbars.swf

3. Перейдите в REDkit в папку gameplay\gui_new\swf\hud

4. ПКМ → Import → Flash SWF
5. Укажите путь к вышеуказанному SWF, подтвердите замену и checkout

Шаг 4. Подключаем функцию в witcher script

1. Перейдите в Tools → Script Studio
2. Создайте новый файл скрипта, где вам удобно и вставьте отредактировав то, что отмечено комментариями:

@addField(CR4HudModuleWolfHead)
// Новая переменная для объекта функции flash, назовите как хотите
private var m_fxSetLethoAsMainCharacter : CScriptedFlashFunction;

@replaceMethod(CR4HudModuleWolfHead)
function OnConfigUI()
{
    var flashModule : CScriptedFlashSprite;
    var hud : CR4ScriptedHud;

    m_anchorName = "mcAnchorWolfHead";

    super.OnConfigUI();

    flashModule = GetModuleFlash();

    m_fxSetVitality                     = flashModule.GetMemberFlashFunction( "setVitality" );
    m_fxSetStamina                      = flashModule.GetMemberFlashFunction( "setStamina" );
    m_fxSetToxicity                     = flashModule.GetMemberFlashFunction( "setToxicity" );
    m_fxSetExperience                   = flashModule.GetMemberFlashFunction( "setExperience" );
    m_fxSetLockedToxicity               = flashModule.GetMemberFlashFunction( "setLockedToxicity" );
    m_fxSetDeadlyToxicity               = flashModule.GetMemberFlashFunction( "setDeadlyToxicity" );
    m_fxShowStaminaNeeded               = flashModule.GetMemberFlashFunction( "showStaminaNeeded" );
    m_fxSwitchWolfActivation            = flashModule.GetMemberFlashFunction( "switchWolfActivation" );
    m_fxSetSignIconSFF                  = flashModule.GetMemberFlashFunction( "setSignIcon" );
    m_fxSetSignTextSFF                  = flashModule.GetMemberFlashFunction( "setSignText" );
    m_fxSetFocusPointsSFF               = flashModule.GetMemberFlashFunction( "setFocusPoints" );
    m_fxSetFocusProgressSFF             = flashModule.GetMemberFlashFunction( "UpdateFocusPointsBar" );
    m_fxLockFocusPointsSFF              = flashModule.GetMemberFlashFunction( "lockFocusPoints" );
    m_fxSetCiriAsMainCharacter          = flashModule.GetMemberFlashFunction( "setCiriAsMainCharacter" );
    m_fxSetCoatOfArms                   = flashModule.GetMemberFlashFunction( "setCoatOfArms" );
    m_fxSetShowNewLevelIndicator        = flashModule.GetMemberFlashFunction( "setShowNewLevelIndicator" );
    m_fxSetAlwaysDisplayed              = flashModule.GetMemberFlashFunction( "setAlwaysDisplayed" );
    m_fxshowMutationFeedback            = flashModule.GetMemberFlashFunction( "showMutationFeedback" );

    // Название новой созданной переменной
    // Заменить setLethoAsMainCharacter на название функции из шага 2
    m_fxSetLethoAsMainCharacter         = flashModule.GetMemberFlashFunction("setLethoAsMainCharacter");

    m_CurrentSelectedSign = thePlayer.GetEquippedSign();
    m_fxSetSignIconSFF.InvokeSelfOneArg(FlashArgString(GetSignIcon()));

    SetTickInterval( 0.5 );
    hud = (CR4ScriptedHud)theGame.GetHud();
    if (hud)
    {
        hud.UpdateHudConfig('WolfMedalion', true);
    }
    DisplayNewLevelIndicator();

    UpdateCoatOfArms();
}

@addMethod(CR4HudModuleWolfHead)
// Новая функция для смены медальона, назовите как хотите.
public function SetLethoAsMainCharacter(value : bool)
{
    // Переменную подставить вашу
    m_fxSetLethoAsMainCharacter.InvokeSelfOneArg(FlashArgBool(value));
}

Шаг 5. Тестовая функция

Cоздадим тестовую функцию для смены медальона, заодно на ее примере будет понятно, как работать с этим:

// Назовите как хотите
exec function test_set_letho_hud(val : bool)
{
    var hud : CR4ScriptedHud;
    var hudWolfHeadModule : CR4HudModuleWolfHead;

    hud = (CR4ScriptedHud)theGame.GetHud();
    if (hud)
    {
        hudWolfHeadModule = (CR4HudModuleWolfHead)hud.GetHudModule("WolfHeadModule");
        if (hudWolfHeadModule)
        {
            hudWolfHeadModule.SetLethoAsMainCharacter(val); // Функцию подставить вашу
        }
    }
}

Сверху в Script Studio нажмите на красный квадратик с двумя стрелками - это компиляция скриптов:

Никаких ошибок в консоли не должно быть, последняя строка: Script compilation finished successfully.

Готово!

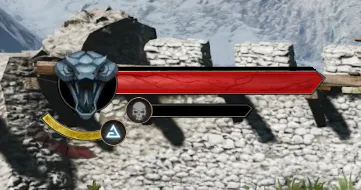

Выполните в консоли команду и передайте в нее true ( в моем случае test_set_letho_hud(true) ), убедитесь, что медальон заменился.

---

Автор: leviofanh

Документация поддерживается участниками сообщества REDkit RU

---
